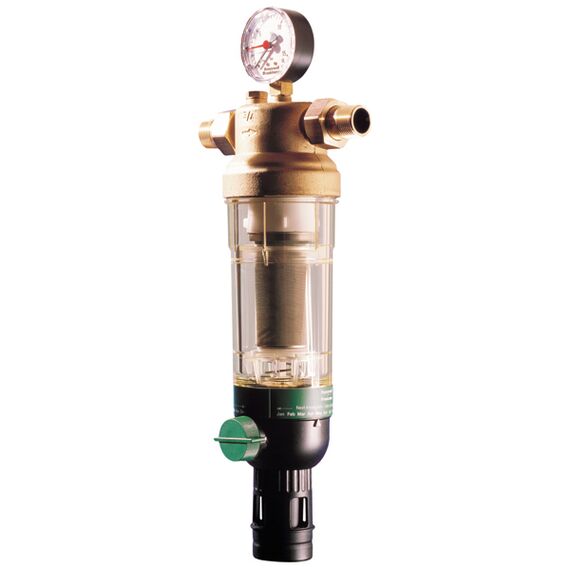

Сетчатый фильтр Honeywell-Braukmann F76S-1"AD (200мк) HWLFIN026

ОСОБЕННОСТЬЮ Фильтра тонкой очистки F76S является использование в системах, где имеется установленный клапан понижения давления или где он не требуется (максимальное статическое давление 5,0 бар в соответствии с DIN 4109). Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку. Возможна поставка без резьбовых штуцеров. Использование байонетного соединения обеспечивает легкую установку привода обратной промывки. Фильтр соответствует требованиям KTW и проверен на соответствие европейским стандартам

КОНСТРУКЦИЯ Фильтра F76S:

корпуса с манометром резьбовых штуцеров сетчатого фильтра тонкой очистки чаши фильтра шарового клапана с дренажным штуцером накидного ключа для чаши фильтра

МАТЕРИАЛЫ:

- корпус из латуни
- штуцеры с наружной резьбой из латуни
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы уплотнения из NBR

F76S – XXX AA – размер ячейки сетки 100 мкм, прозрачная чаша
F76S – XXX AB – размер ячейки сетки 20 мкм, прозрачная чаша
F76S – XXX AC – размер ячейки сетки 50 мкм, прозрачная чаша
F76S – XXX AD – размер ячейки сетки 200 мкм, прозрачная чаша
F76S – XXX EA – размер ячейки сетки 100 мкм, прозрачная чаша, без резьбовых штуцеров ……
F76S – XXX ED – размер ячейки сетки 200 мкм, прозрачная чаша, без резьбовых штуцеров
F76S – XXX AAM – размер ячейки сетки 100 мкм, чаша из красной бронзы ……
F76S – XXX ADM – размер ячейки сетки 200 мкм, чаша из красной бронзы где XXX – присоединительные размеры штуцеров

ПРИНЦИП ДЕЙСТВИЯ: Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации.

ИНСТРУКЦИЯ ПО МОНТАЖУ: Можно монтировать как на металлические, так и на пластиковые трубы. Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации. Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода. Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу, контроля показаний манометра и проведения технического обслуживания.

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ: Фильтры тонкой очистки F76S предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий. Фильтры F76S устанавливают при наличии в системе оборудования, чувствительного к загрязнениям.
